フジミEKシビック製作記その2。車高調整とアオシマのホイールを履かせよう。

前回のブログで暖かいお言葉を多数頂きまして本当にありがとうございました。
今の所週2回更新ペースで進んでおります・・・・

いきなりなのですが前回書いた3台と以前ちらっと書いた
フジミのプリウスと180SX後期型の完成品の画像を個別に記事にいたしました。
また、完成品画像を掲載していなかった
第2回痛プラGPのエントリーしたアオシマのゼロクラウンも改めて記事にいたしました。
完成品車庫から見ていただくと楽に見れると思います。
画像を少し追加したりしておりますのでもし宜しければ見てくやってください。
※記事の日付はあくまで並びの関係ですので実際の完成日ではありません・・・・


さてさて、フジミのEKシビックをちょこちょこ進めましょう。
今回は走り屋仕様とイマドキUS系カスタム風テイストを入れた足回りにしたいと思います。
本当はVTIのキットのホイールインチダウン化をしてみたい衝動に駆られますが
おそらくかなりの難作業になると思いますので今回は楽な方に持っています(笑)
楽といいましてもローダウン化と社外ホイールをセンス良く履かせることは地味に結構難易度が高いです。
フジミのEKシビックはノーマルならそのままの車高でも特に問題はありませんが
アオシマ製のホイールを履かせるときの弊害などをつついていきたいと思います。


今回の場合はピンが付いてホイールの軸が入る穴(実車だとハブの部分)が狭くて
アオシマのホイールだときっちりハマりませんのでその辺を加工したいと思います。
まずはフロントから行ってみましょう( ^^)
まず、ブレーキディスクのパーツを加工します。
今回履かせたいホイールの内径がリムパーツとの関係でやや狭く
キャリパーに干渉するのでキャリパーを削り込みました。そして、穴を拡大します。

フジミ EKシビック

まぁ当たる部分を削り込んだだけなので特別なドラマがあるわけではありませんでした(笑)
なので何事もなかったかのように次は車高調整を行います。

今回は構造が単純ということが幸いしまして車高調整としては簡単な部類に入るので
まずはシャーシのダボを削り込んで・・・・・

フジミ EKシビック 自分はEKワゴンが好きです

画像ではガビガビですがインナーフェンダーと同化するように削り込んであります。
勿論仕上げはペーパーでそれなりに整えています。これで1ミリ弱ローダウンが出来ました。
いつもであれば固定のロアアームのパーツを上に曲げて終了とかなんですが
今回は若干キャンバー角を付けて踏ん張ってるように見せたいと思ったので
アームを途中から切り離してプラ板でほんの僅かだけ(0,5ミリ)延長しました。

継ぎ足し部ってのは部活じゃないですよ。ちなみに中学生の頃は土日練習がなかったので卓球部でした。稲中卓球部が流行っていたのでテンションで入部した奴が多くてサッカー部や野球部より人が多かったんです

延長した部分はモールドに見えるように適当にでっち上げつつ
若干上を向くように接着して車高を落とした分きちんと収まるようにしておきました。
ぴったり合わせるのではなく若干上下方向でのガタが出るようにすることで
接地した時に遊びができて三点接地になリにくいようにすることが出来ます。

そしてキャンバー角をいじるとその時点でタイロッドの辻褄が合わなくなって
すごいトーアウト状態になりますので、タイロッドを加工します。
今回は形状が単純だったので現物合わせでプラ棒で延長しておきました。

タイロッドといえばうちの兄が乗ってたスターレットの足回りを変えたらえらいトーアウトになったことがありました。

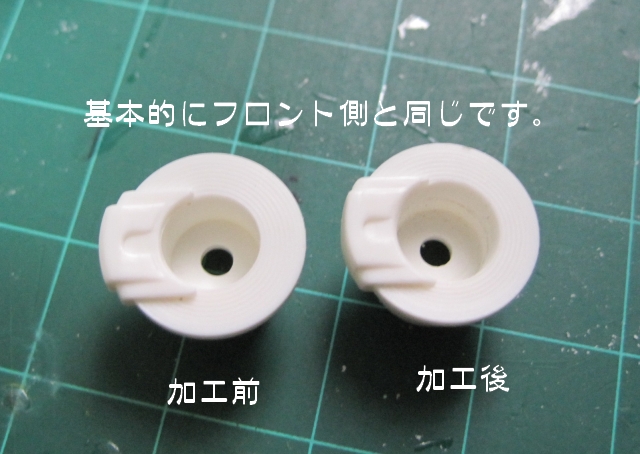

お次はリアです。
フロントと基本的な加工は同じなのですが、リアはパーツの関係で取り付け部の穴が
貫通しておりませんので、棒ヤスリを突っ込んでひたすらグリグリしておきました。

シビック バイク用のウインカーでシビックタイプってあるんですけどあれは初代シビックの物なんでしょうか?

リア側はどうしようか迷っていたのですが今回は若干キャンバーを付けたかったので
一度ブレーキディスク周辺とホイールを合体させて現物合わせで位置決めを行いました。

キャンバー

ちょっと不恰好でしたが今回はキャンバー角を付けたいのでこれで行くことにしました。
位置合わせご瞬間接着剤で固定して、乾燥後さらに瞬間を流し込んだりして強度を確保してあります。
余裕があったらちょっとパテとかで加工してみても良いかな・・・と思ってます。
キャンバーを付けたくなければサスアーム側のダボを削り込んであげれば自然に固定できると思います。


これで足回りの調整と車高調整が出来ました。
ちょっとやんちゃな車高ですが、今回は大きめのホイールということでバランスを考えると
少し低くても悪くないんではないかなぁと思います。

あ、ホイールの事書いてなかった・・・・・
一応手持ちの中でシビックに似合いそうというとフジミの18インチのリーガマスター辺りかと思ったのですが
今回選んだのはアオシマのワークマイスターS1の3Pの18インチモデルです。
結構好きなホイールなのですが、最近見かけないですねぇ・・・・人気があるホイールですから
ぜひとも別パーツで再販していただけると嬉しいのですが(´・ω・`)
ちなみに今回は薄いハイトのタイヤが欲しかったので
アオシマのハイラックスカスタムに付属のプロクセスを履かせました。

当初ミニッツタイヤを履かせていたのですがラジアルパターンが良かったので
ミニッツのラジアルタイヤを購入したのですが、家に帰ってきてからプロクセスの存在に気づいてしまいました(笑)

フジミ EK9シビックタイプR 前期型

次回は塗装前のボディ小物の下地処理です。
